A continuación se exponen dos propuestas complementarias, que sirven para facilitar el control de los
sistemas de detección de incendio. Estas son:

• Propuesta nº 1: Puesto de Control con Software Gráfico: control y gestión in situ.
• Propuesta nº 2: Gestión remota del sistema desde cualquier lugar.

Punto de partida

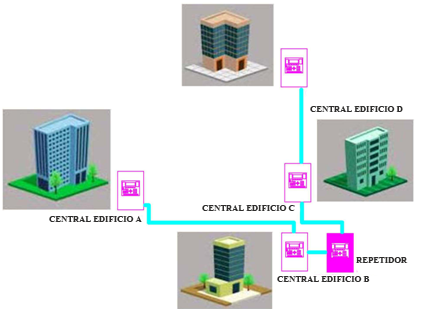

En función de la complicación de la instalación, existen varios tipos de configuración:




¿Cómo funciona el repetidor?

El repetidor es un panel que tiene dos funciones:

• Informativa
• Maniobra de cualquiera de las centrales conectadas en red

La maniobra desde el panel repetidor, ya sea silenciar una sirena, rearmar una central, o cualquier otra posibilidad, requiere un conocimiento y entrenamiento exhaustivo.

¿Cómo presenta la información una central de incendio o un repetidor?

Desde la central o desde el repetidor se pueden realizar todas las maniobras, rearmes, silencio de sirenas, conexión o desconexión de zonas o puntos.

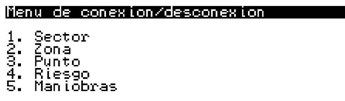

La información de suministrada por la central puede recibirse tal y como se representa a continuación:

¿Cómo presenta la información una central de incendio o un repetidor?

Desde la central o desde el repetidor se pueden realizar todas las maniobras, rearmes, silencio de sirenas, conexión o desconexión de zonas o puntos.

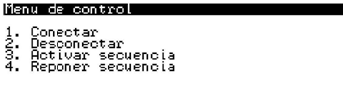

La información de suministrada por la central puede recibirse tal y como se representa a continuación:







Siguiendo estos cuadros de diálogo y conociendo bien lo que significa cada concepto: sector, zona, punto, riesgo y maniobra; se puede realizar todas las gestiones que ofrece el sistema.

Propuesta nº 1: Puesto de Control con Software Gráfico: control y gestión in situ

¿ Qué es el Software Gráfico y qué función tiene?

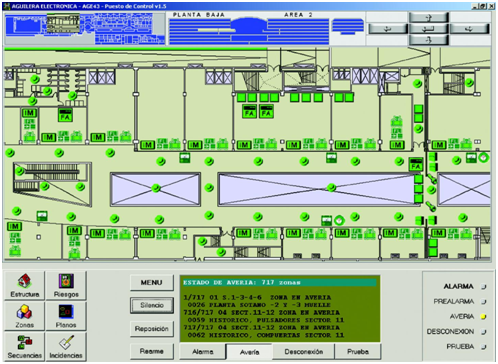

El Software gráfico es una herramienta totalmente intuitiva que sirve para la gestión del sistema de detección de incendio. Se basa en la inclusión de los iconos interactivos del sistema: detectores, pulsadores, sirenas, puertas cortafuego, sobre los planos reales del edificio.

La facilidad y las ventajas del software gráfico son las siguientes:

• En caso de alarma el sistema nos dirige al punto exacto donde se registra la alarma, es decir su localización en plano. El icono en alarma se ilumina en rojo, de modo que se reconoce de inmediato el lugar donde se indica la alarma.
• Con un click sobre el icono correspondiente, se puede controlar una alarma, la cual puede provocar una situación de pánico. De esta forma se acorta el tiempo de respuesta, tanto para el control como para la comprobación in situ de lo sucedido.
• El software gráfico permite conectar y desconectar detectores o pulsadores simplemente pinchando en el elemento. En ese momento el color del icono cambia reflejando la desconexión.

Todos los cambios realizados quedan reflejados tanto en la carátula física de la central y repetidor, como en la carátula del software gráfico.

Por tanto esta herramienta facilita el manejo del sistema, reduce los tiempos de respuesta, y garantiza una buena gestión de las situaciones que se puedan estar produciendo.

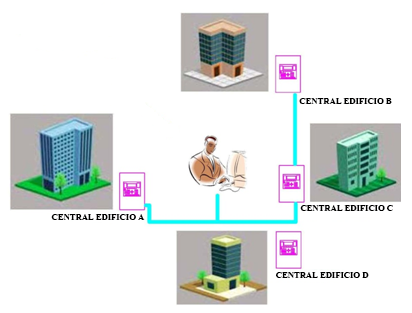

Un operador controla fácilmente todo un sistema complejo.

Propuesta nº 2: Gestión remota del sistema desde cualquier lugar.

¿ Qué es el Telecontrol y qué función tiene?

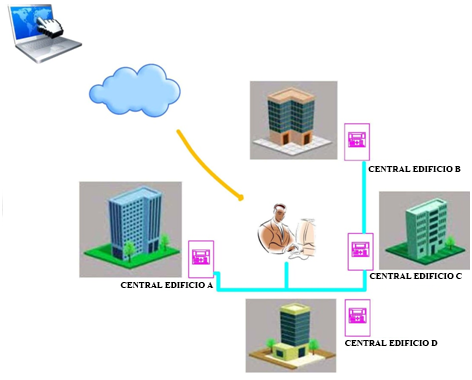

El Telecontrol es la herramienta que conecta vía TCP/IP, un ordenador situado en cualquier lugar con el sistema de gestión antes descrito. Por tanto significa el control remoto de la instalación, con todas las posibilidades antes descritas.

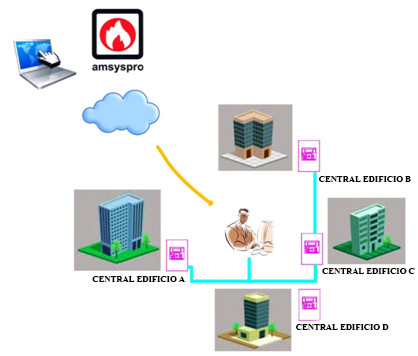

En este esquema de trabajo también puede colaborar la empresa de mantenimiento:

De manera remota la empresa de mantenimiento puede realizar las siguientes acciones:

• Intervenir en un momento dado para controlar una situación
• Bajo petición producir cambios en el sistema

Realizar mantenimiento preventivo, el cual consiste en la revisión de los valores analógicos de todos los detectores del sistema. Cuando estos valores están fuera de lo normal pueden producirse falsas alarmas, las cuales se convierten en situaciones reléales que pueden ocasionar molestias, e incluso pánico. Mediante el mantenimiento preventivo nos anticipamos a las falsas alarma.
